MPPT solární regulátor EPever 200VDC/60A 6420AN
Výkonný MPPT solární fotovoltaický regulátor 6420AN přináší spolehlivé a kvalitní řešení pro větší FV systémy s napětím panelů do 200V a max. nabíjecím proudem 60A. Baterie 12/24/48V, FV max. 750/1500/3000Wp.
Inteligentní MPPT solární regulátor EPever 200VDC/60A 6420AN - 12/24/48V
MPPT solární regulátor EPEVER Tracer 6420AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Séria Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní při větších ostrovních a hybridních systémech.
Přímo v MPPT regulátoru je integrovaný multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.
Funkce
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoli solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.
Technologie
Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 60A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000Wp pokud máte 48V baterii. V případě, že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označované jako Voc (pozor nezaměňujte za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V – překročení této hodnoty regulátor trvale poškodí. Zde je nutné zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25℃ (napětí v zátěži Vmpp maximálně 144V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy podle baterie 12/24/48V najdete v manuálu.

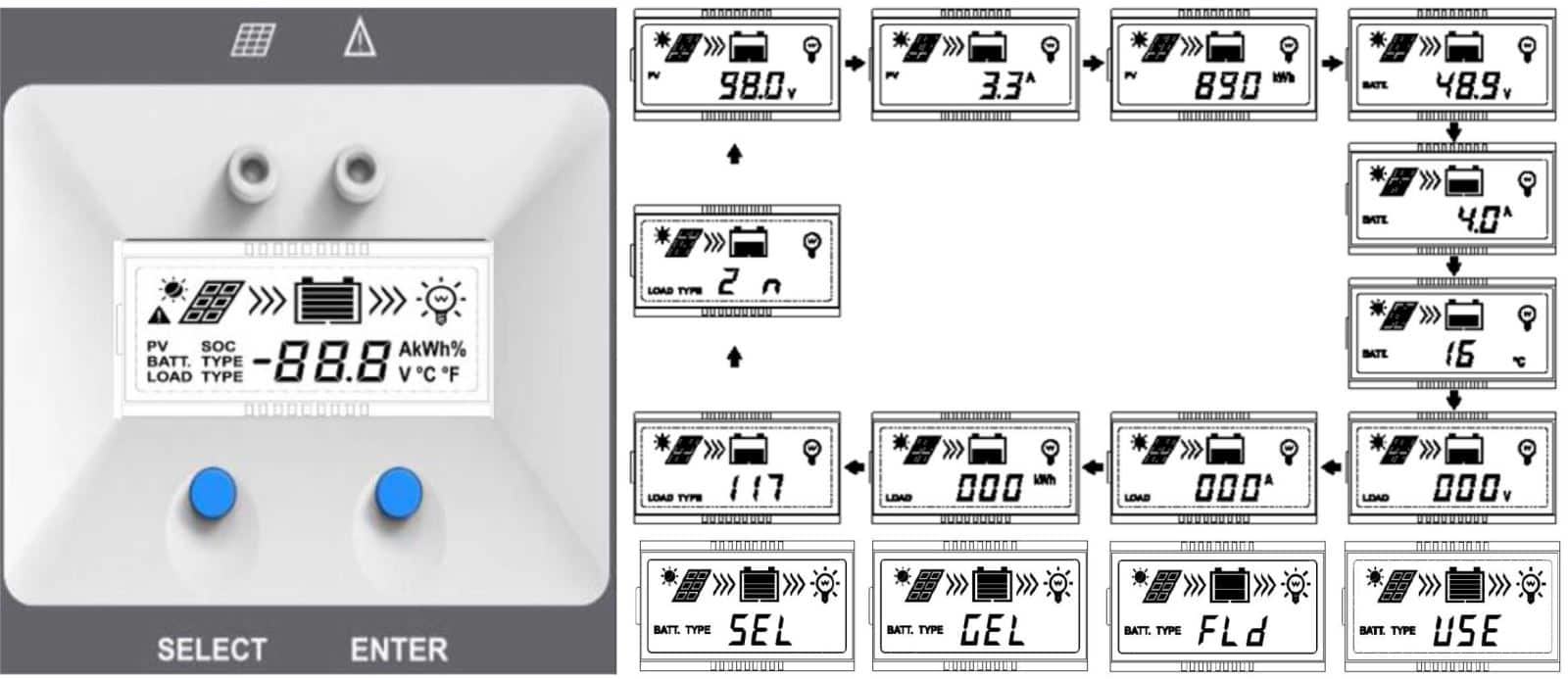

Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. Externí displej v nabídce zde.
K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie - zde je možnost nastavit libovolné parametry.
Nastavení parametrů a monitoring můžete provádět i na Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout. Komunikační USB kabel v nabídce zde.
- LED indikátor nabíjení
- Tlačítko SELECT („VYBRAT“)
- Pojistka
- Svorka uzemnění
- Otvor pro šroub víka M4
- Indikátor alarmu obrácené polarity FV
- Generátor a zátěžové relé aktivní
- Port RTS – externí teplotní senzor
- Port RS485 (5 V DC/200 mA)
- Relé funkce/generátoru zapnuté
- Port RBVS - napěťový senzor
- Řízené zpoždění zátěže
- Relé distribuční síť/generátor vypnuté
- Svorky pro fotovoltaické panely
- Svorky baterie
- Tlačítko ENTER („ZADAT“)
- LCD
- LED indikátor poruchy
Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109, EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozmezí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému
- Signál externího zátěžového spínače řídícího zátěžové relé pro realizaci diverzifikovaných režimů pracovního zatížení
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
- Rozměry: 261×216×119 mm
- Váha: 4,5 kg
Technické parametry:
- Nominální napětí baterií: 12VDC / 24VDC automatická detekce
- Maximální proud baterie: 60A
- Jmenovitý proud zátěže: 60A
- Rozsah vstupního napětí baterie: 8 V～68 V
- Pojistka baterie: 80 A/58 V
- Jmenovitý nabíjecí výkon: 750W/12V, 1500W/24V, 2250W/36V, 3000W/48V
- Max. napětí FV otevřeného obvodu: 200 V①, 180 V②
- Rozsah MPP napětí: ～144 V③
- Účinnost MPPT: ≥ 99,5 %
- Účinnost převodu: Max. 98,7 %
- Vlastní spotřeba: 98 mA/12 V; 60 mA/24 V; 50 mA/36 V; 46 mA/48 V
- Uzemnění: uzemnění záporných pólů
- Relé: Jmenovitá hodnota: 5 A / 30 VDC; Max. hodnota: 0,5 A / 60 VDC
- Čas podsvícení LCD: Předvolené: 60 S, Rozpětí: 0 ~ 999 S (0S: podsvícení je zapnuto neustále)
| Hmotnost | 5 kg |
|---|---|
| Výrobce |
Epever |
