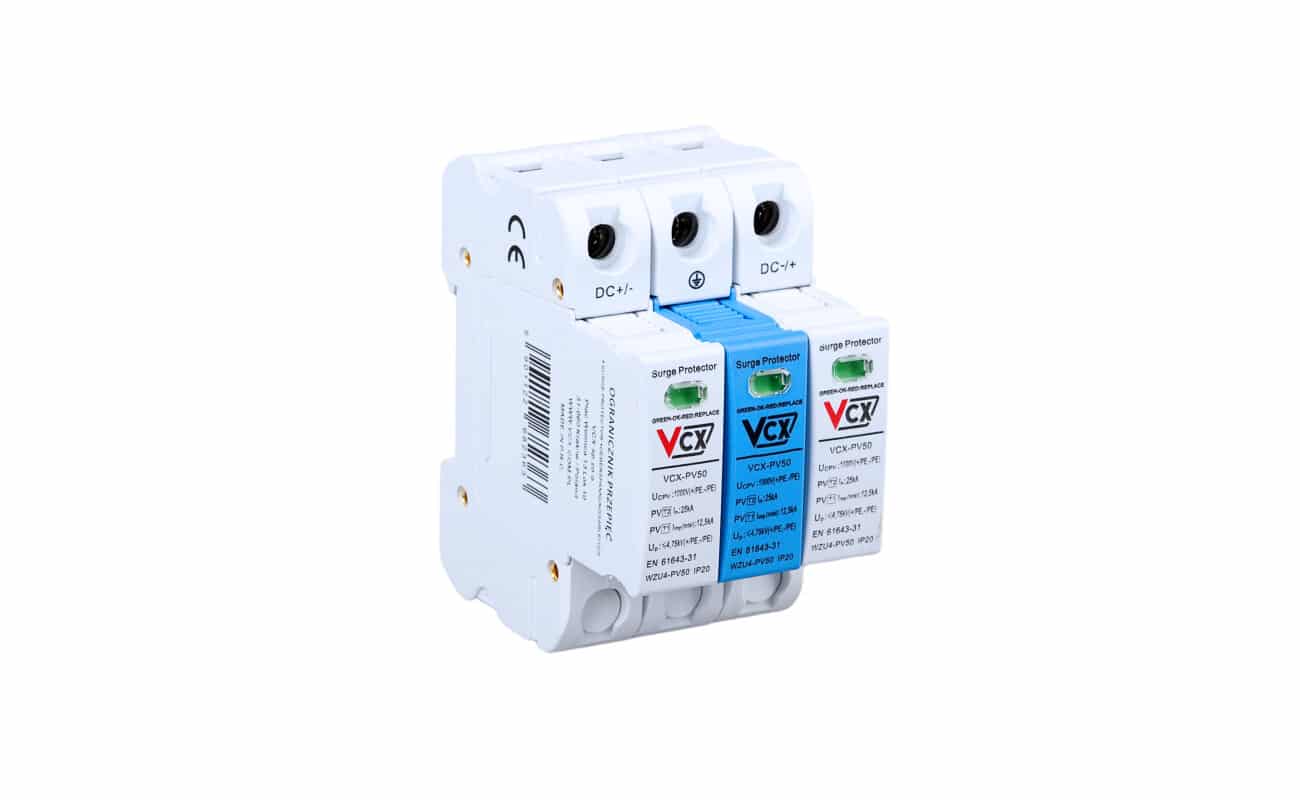

DC Přepěťová ochrana T1T2 3P VCX pro fotovoltaiku 1000V (B+C) 12,5kA

Technicky vyspělá přepěťová ochrana s plynovou výbojkou fungující jako ochrana proti přepětí třídy B a C. Je špičkovým a inovativním řešením ochrany před bleskem pro fotovoltaické instalace.

Přepěťová ochrana pro fotovoltaiku, která je vyrobena pomocí speciálního varistoru s vysokým průtokem (MOV) a plynové výbojky (GDT). Použití jednoho nebo dvou varistorů proto může splnit standardy, které jiní výrobci potřebují k dosažení více varistorů. Použitím menšího počtu varistorů se zmenší velikost přepěťové ochrany pro fotovoltaiku. Přepěťová ochrana je široká 18 mm/1 pól a celková šířka 3 pólů je pouze 54 mm.

Přepěťová ochrana pro fotovoltaiku je vybavena varistory (MOV) v modulech DC+ a DC- a plynovou výbojkou (GDT) v modulu PE, což účinně eliminuje problém stárnutí varistorů vlivem tzv. svodového proudu a provozního proudu.

Vlastnosti:

• Speciální varistor s vysokým průtokem.
• Plynová výbojka (GDT) v modulu PE.
• Patentovaný systém výřezů.
• Základna ve tvaru písmene Y.
• Mimořádně přesná a pokročilá vnitřní struktura.
• Vyrobeno technologií varistor-výbojka (MOV+GDT+MOV).

Přepěťová ochrana DC je vybavena varistory (MOV) v modulech DC+ a DC- a plynovou výbojkou (GDT) v modulu PE, což účinně eliminuje problém stárnutí výbojky vlivem tzv. svodového proudua provozního proudu. Přepěťová ochrana pro fotovoltaiku VCX je vybavena vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Technické údaje:

• Třída ochrany: T1 T2
• Ochranný prvek: varistor-výbojka (MOV+GDT+MOV)
• Připojení max: 35 mm2
• Jmenovité provozní napětí: Un 1000V DC
• Maximální provozní napětí: Uc 1060V DC
• Testovací proud: In(8/ 20) 25 kA
• Maximální proud: Imax(8/20) 50 kA
• Impulzní proud: Iimp(10/350) 12,5 kA
• Napěťová ochrana: <4,75 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20
